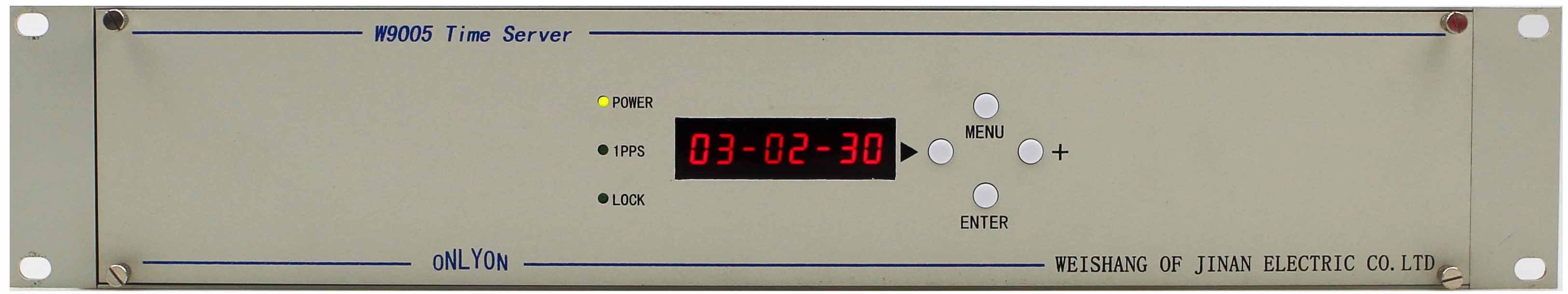

GPS時間服務器，濟南唯尚生產商。

產品名稱：GPS時間服務器，濟南唯尚生產商。 產品型號：W9005 GPS時間服務器，濟南唯尚生產商。專業生產企業山東唯尚電子有限公司,所營GPS時間服務器，濟南唯尚生產商。產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明



 GPS時間服務器（GPS標準同步鐘,GPS對時設備,北斗時間服務器）以GPS信號作為時間源，同時可選北斗衛星、IRIG-B碼、OCX0、銣原子鐘、CDMA信號等時鐘源，對時精度達20nS。

濟南唯尚電子有限公司產品采用表面貼裝技術生產，有精度高、穩定性好、功能強、、無積累誤差、不受環境條件限制、操作簡單、全自動智能化運行、免維護等特點，適合無人值守。應用：變電站、發電廠、水電工程、系統。

GPS時間服務器的功能特點

1. 可提供多路脈沖信號（1PPS/M/H，TTL、空接點、差分、24V/110V/220V有源、光）、時間報文（RS232、RS422/485、光）、IRIG-B信號（422、TTL、AC、光）、DCF77信號、NTP/SNTP協議網絡時鐘同步信號、PTP（IEEE1588）協議信號、10MHz頻率時間同步信號，可以滿足不同設備的校時接口要求。

2.并行12 通道GPS信號源；6通道北斗衛星信號源可選配。

3.面板顯示北京時間、日期和可視衛星數，4組脈沖的編程狀態、波特率。

4.1PPS（GPS）秒脈沖和1PPM分脈沖輸出各一路TTL電平，供測試。

5.網絡授時功能RJ45以太網接口與客戶端校時軟件可選配。

6.四個按鍵設置或修改工作參數，查看內部數據，設置的工作參數掉電不丟失。

7.脈沖空接點數量與IRIG－B碼輸出的接口數量可再擴展。

8.裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來電廠/變電站改造擴建時增加或更改對時信號接口提供了方便。

GPS時間服務器的技術指標

  GPS特性

1PPS秒脈沖定時準確度≤0.2μs ， GPS鎖相頻標1E-9

天線射頻靈敏度-166dbw；阻抗50歐。

可同時追蹤12顆GPS衛星。接收頻率1575.42MHZ

數據重現時間：熱啟動≤20秒，冷啟動≤1.5分鐘

GPS天線的饋線長30米（特別要求可定制到40～180米）



北斗（BD）特性  6通道北斗衛星信號源，接收頻率2491.75MHZ±4.08MHZ。

 1PPS(BD)秒脈沖定時準確度≤100ns,

衛星接收時間≤2分鐘，

BD天線的饋線長30米。





 IRIG-B時間碼   B（DC）碼 RS422接口

B(AC)碼， 調制比3:1 , 輸出幅度0～10VP-P可調 ，典型值7VP-P，

                阻抗600Ω,  平衡輸出(不共地)

 B（DC）碼同步準確度1μS。

B（AC）碼同步準確度小于8 μS

  可編程空接點



時標脈沖輸出      空接點C、E間外接電壓Vce＜30V。 空接點C、E間允許電流Ice50mA。

  脈沖寬度200ms。準確度小于3微秒。

  空接點反壓DC300V, Ice＜500mA。準確度小于50微秒

 箱體結構尺寸   標準2U 高，19英寸寬機架安裝。88×440×260mm3。

 MTBF   >50000小時

 電磁兼容特性   三級



GPS時間服務器的技術參數

1.北斗接收

通道：6；

靈敏度：-157.6dBW；

冷啟動首捕時間：≤2秒；

失鎖重捕時間：≤1 秒；

自動獲取時間：2分鐘(獲取功能可達到優于20秒)；

自動授時時間：2分鐘；

精度：優于100 m(1σ)(輸入高程誤差10m)；

授時1PPS精度：優于100nS(靜態，初始化準確位置信息，1σ)。

2.GPS接收

接收頻率：1575.42MHz（L1信號）。

接收靈敏度：捕獲〈-160dBW，追蹤〈-163dBW。

同時追蹤：正常狀態下可同時追蹤8～12顆GPS衛星；

          裝置冷啟動時不小于4顆衛星；

          裝置熱啟動時不小于1顆衛星。

捕獲時間：裝置冷啟動時，〈5min；裝置熱啟動時，〈1min。

內部電池：電池類型：鋰電池；

          電池壽命：≮25000h。

3．網口支持協議：NTP/SNTP ，ARP，UDP/ Time，Telnet， TFTP，SNMP，ICMP，DHCP，MD5，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可選擇。

4．對時精度：脈沖、B碼：0.1μS，串口：10μS ，NTP/SNTP：1-10ms，PTP:70 ns；

5.物理及環境參數

   尺寸： 19英寸1U機架式機箱（根據接口數量可定制為2U、3U機箱）

   重量： <3.8Kg

   電源： 220V±20%  47Hz ～63Hz 功耗： <20W

   工作溫度：-10℃～ 50℃

   存貯溫度：-25℃～ 85℃

   濕度： 95％無冷凝
